3 시리즈 MDO

ㆍ대역폭	최대 1GHz
ㆍ레코드 길이	10M 포인트
ㆍ아날로그 채널	2 또는 4
ㆍ샘플링 속도	최대 5GS/s
ㆍ데이터시트	다운로드

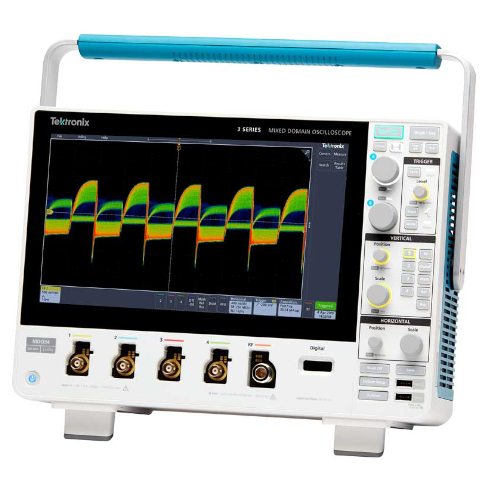

3 시리즈 MDO 혼합 도메인 오실로스코프

3 시리즈 MDO는 동급 최대 디스플레이와 개선된 낮은 레벨 신호 측정 정확도, 업계를 선도하는 프로브 성능을 제공하여 벤치 오실로스코프 분야의 새로운 기준을 세웁니다.

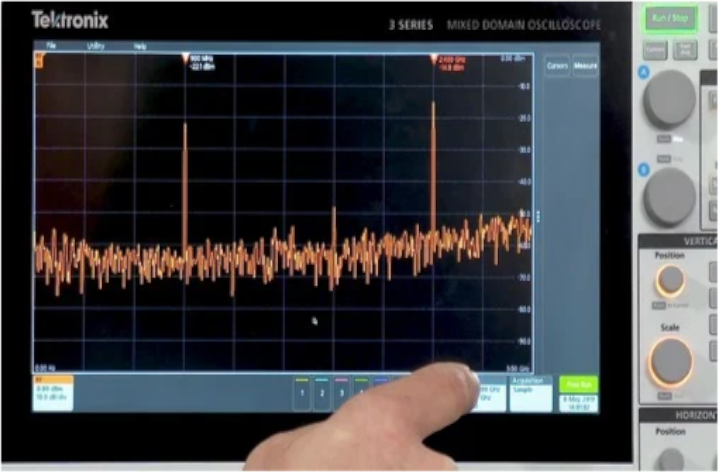

IoT용 베이스밴드 디자인을 테스트하든, 단순 EMI 스니핑을 테스트하든 상관없이 진정한 고유 하드웨어 스펙트럼 분석기를 갖춘 3 시리즈에는 고급 RF 테스트 성능과 보장된 RF 사양이 내장되어 있습니다.

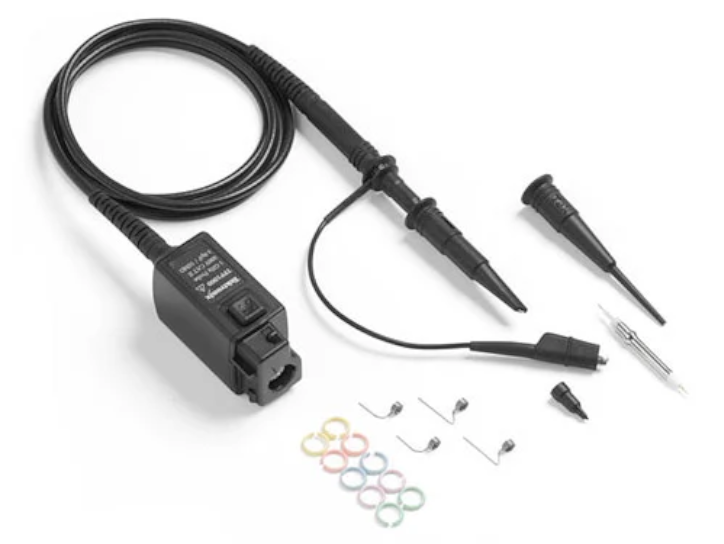

업계 최고 수준의 성능을 갖춘 프로브 포함

오실로스코프 프로브 는 측정 신호 경로의 핵심 요소로 간과해서는 안 됩니다.

3 시리즈 MDO를 구입하시면 업계 최고의 프로브를 무료로 얻게 되는 셈입니다.

오실로스코프에 업계 최고 수준의 3.9pF 로드를 갖춘 TPP 시리즈 프로브는 여러분이 원하던,일상에서 사용하기 좋은 프로브입니다.

▶ 텍트로닉스 프로브가 정확성을 향상시키는 방법 확인

주요 특징

• TPP 프로브 시리즈는 스탠더드를 포함합니다. 아날로그 채널 당 1개.

• 업계 최고의 낮은 프로브 부하 3.9pF 유지

• 장비 대역폭에 따라 250MHz, 500MHz 또는 1GHz 프로브 대역폭 제공

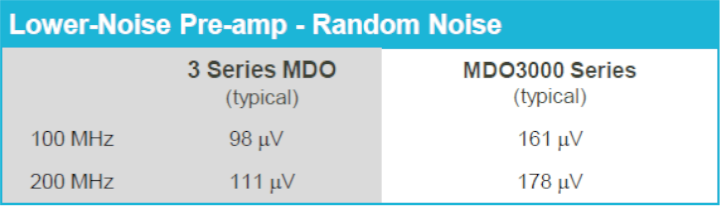

40%나 개선된 낮은 레벨의 신호 측정 정확도

낮은 레벨의 신호를 측정할 때 측정 정확도를 높이려면 장비 노이즈 스펙이 낮아야 합니다.

3 시리즈 MDO에 사용된 새로운 프런트 엔드는 노이즈 측정 성능을 40%나 개선해 줄 수 있습니다.

오실로스코프를 평가할 때 오실로스코프의 랜덤 노이즈 사양을 주의 깊게 확인해야 합니다.

모든 오실로스코프가 동일하게 만들어지는 것은 아니며, 모든 오실로스코프 제조업체가 랜덤 노이즈 사양을 테스트 및 게시하지는 않습니다.

사양 설명

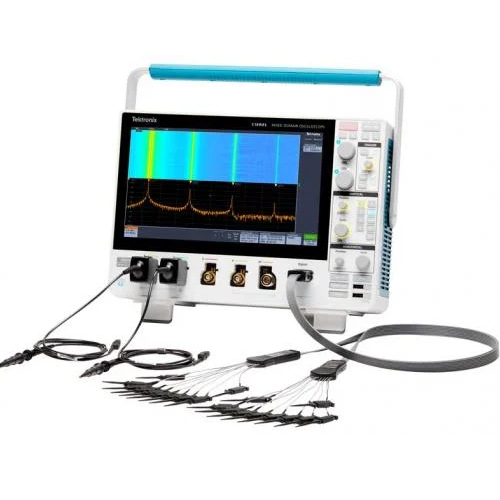

입력 채널
•아날로그 2개 또는 4개
•디지털 16개
•스펙트럼 분석기 1개

대역폭
•100MHz, 200MHz, 350MHz, 500MHz 또는 1GHz

Sample Rate
•아날로그 채널에서 5GS/s(1GHz 모델), 2.5GS(기타 모든 모델)
•디지털 채널에서 최대 8.25GS/s(121ps 해상도)

레코드 길이
•모든 채널에서 10M 포인트

스펙트럼 분석기
•1GHz 표준, 3GHz 옵션

신호 발생기
•임의, 사인파, 사각파, 펄스, 램프, 삼각파, DC 레벨, 가우시안, 로렌츠, 지수 상승/감쇠, Sin(x)/x, 랜덤 노이즈, 하버사인(Haversine), 카디악

디지털 전압계
•4-Digit AC RMS, DC 및 AC+DC RMS 전압

트리거 주파수 카운터
•5-Digit 주파수 측정

고급 분석
•자동 파워 측정

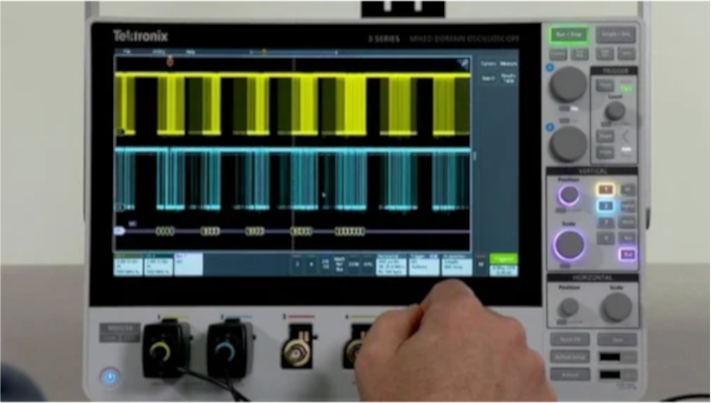

프로토콜 지원
•I2C, SPI
•RS-232, RS-422, RS-485, UART
•CAN, CAN FD, LIN, FlexRay

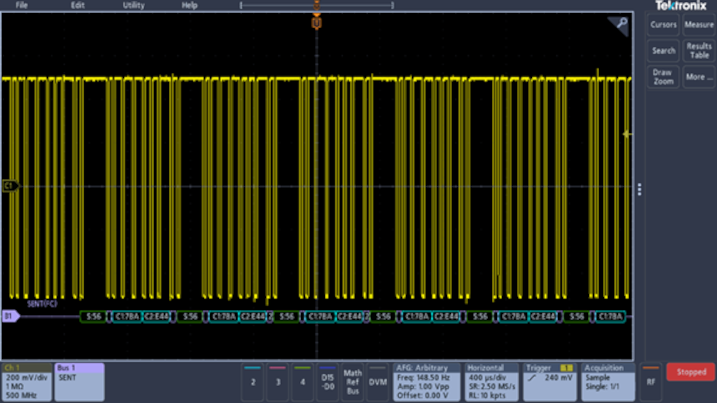

•SENT
•MIL-STD-1553, ARINC 429
•I2S, LJ, RJ, TDM
•USB 2.0

Display
•295mm(11.6인치)
•HD 컬러(1920 x 1080) 정전식 터치스크린

무게
•5.3kg(11.7lbs)
