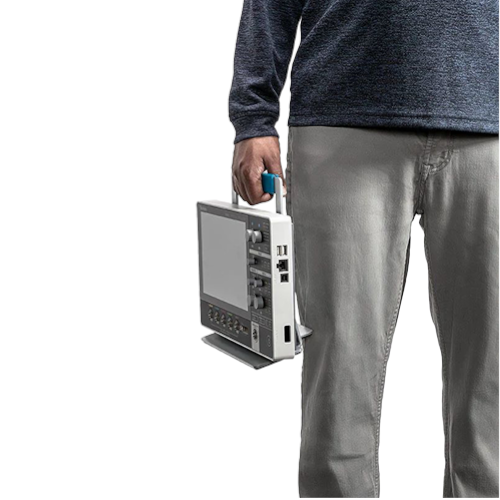

가장 컴팩트한 휴대용 오실로스코프를 선택하면 성능 저하 없이 벤치 공간을
더 확보할 수 있습니다.

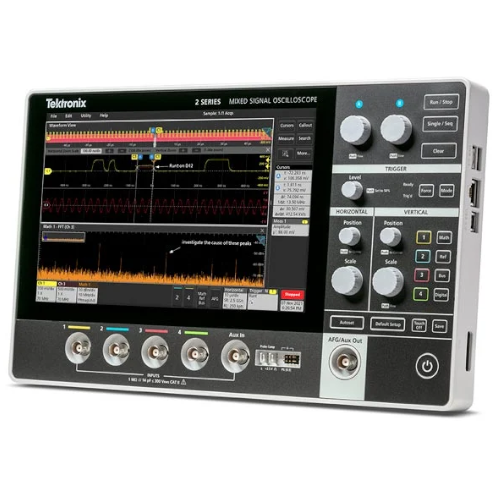

무게 1.8kg, 두께 38mm 미만의 2 시리즈 MSO는태블릿과 같은 느낌을
주면서도 실시간 터치스크린 오실로스코프의 모든 기능을 제공합니다.
벤치탑, 강의실, 현장 등 측정이 필요한 모든 곳에서 사용할 수 있습니다.

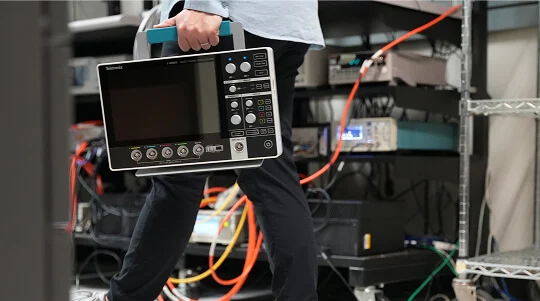

일상적인 디버그 및 테스트를 위한 휴대용 오실로스코프
휴대용 오실로스코프의 편리함을 원하는 사용자를 위해 2 시리즈 MSO는
탁월한 성능을 제공합니다.
노트북 가방에 들어갈 만큼 작지만 최대 500MHz의 대역폭과 2.5GS/s의
최대 샘플링 속도를 포함한 강력한 사양과 2개 또는 4개 아날로그 채널
옵션을 제공합니다.
전면 및 측면 I/O 포트를 통해 쉽게 액세스하고 연결할 수 있습니다.
또한 분리형 배터리 팩(옵션)은 벤치 또는 현장에서 다양하게 사용할 수 있습니다.

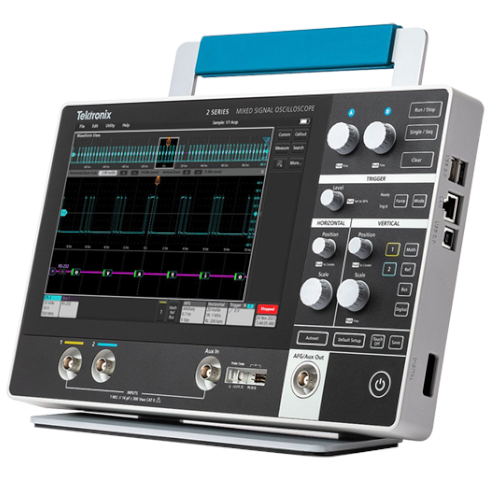

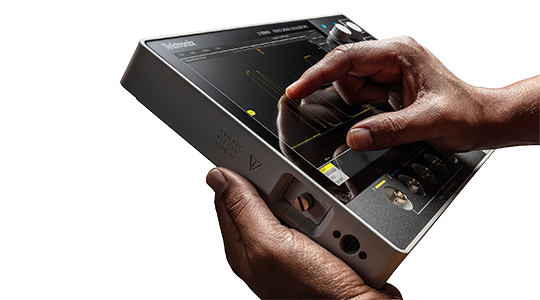

간편한 터치스크린 인터페이스 및 제어
2 시리즈 MSO는 가장 정교한 Tektronix 오실로스코프에 사용되는 탁월한
터치스크린 사용자 인터페이스와 간소화된 제어 패널을 동일하게 제공합니다.
•가장 중요한 제어 기능을 모두 갖췄지만 간소화된 전면 패널
•활성 소스 또는 파라미터를 표시하는 노브 주변 컬러 LED 링 조명
•상태를 표시하는 버튼 하단 컬러 LED 조명
2 시리즈 MSO는 다양한 통합 옵션을 제공하여 단 하나의 장비로도 수 많은
디버그 이슈를 해결할 수 있습니다.
디지털 회로 테스트를 위한 빌트인 16 MSO 채널(2-MSO 장비 옵션)
•빌트인 보드 플롯 기능(2-SOURCE 소프트웨어 옵션)으로 시스템의 주파수
응답 분석
•테스트 중인 회로 시뮬레이션을 위한 50MHz AFG, 4 비트 패턴 발생기
(2-SOURCE 소프트웨어 옵션)
•광범위한 신호를 포착하는 다양한 프로브 지원

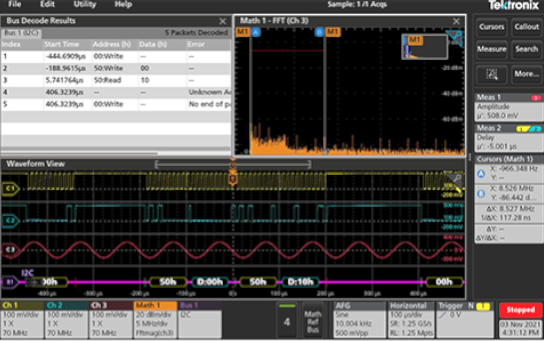

전체 분석 도구 제품군을 통해 탭 한 번으로 장비 구성 또는 파형 관리 작업에
즉시 액세스할 수 있습니다.
파형 및 스크린 기반 커서와 사용자가 선택할 수 있는 판독값 위치
•무제한 자동 측정
•임의 방정식 편집을 포함한 기본 및 고급 파형 연산
•스펙트럼 분석을 위한 FFT

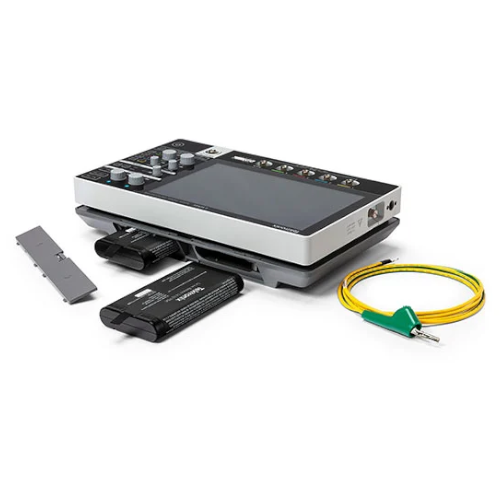

•최대 8시간의 배터리 수명을 지원하며 현장에서 핫 스왑이 가능한 2 슬롯
배터리 팩

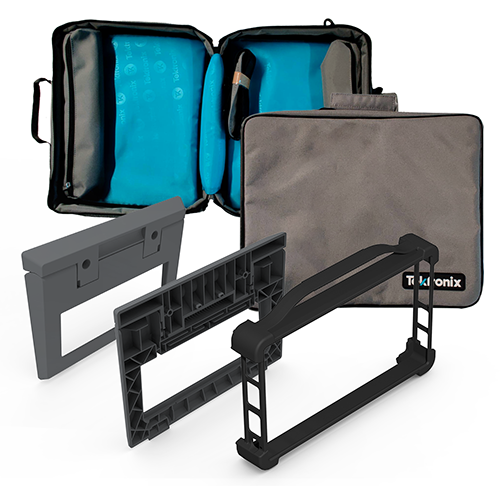

•VESA 마운트에 쉽게 부착할 수 있으며 모든 장비 포트에 액세스 가능한 랙
마운트 키트

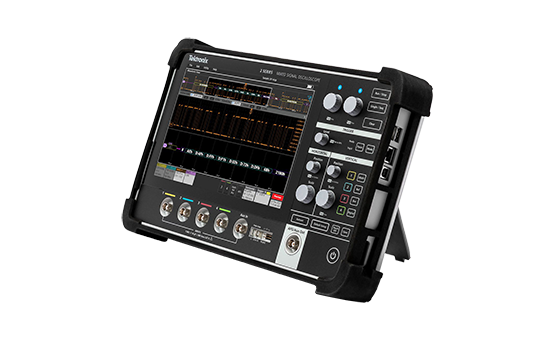

•최대 40인치 높이에서 떨어트려도 장비를 보호할 수 있는 옵션 보호 케이스와
킥스탠트 및 휴대용 가방
•롤링 카트, 컵 홀더 마운트 데스크 암 마운트 등 다양한 규격의 VESA 액세서리와
호환 가능
오실로스코프 소프트웨어를 통한 분석, 공유, 협업
랩이나 강의실 외에도 모든 장소에서 데이터를 캡처해 다음 벤치 또는
다음 시간대에서 동료들과 쉽게 협업하세요.
•PC, 태블릿, 스마트폰 등의 장치에서 장비를 제어할 수 있는 내장 VNS 서버
사용하여 범위 내/외부의 데이터 분석
•TekScope 및 TekDrive 6개월 무료 이용
•Kickstart 소프트웨어는 다중 장비 제어, 데이터 수집 및 분석을 가능하게 합니다.
| 모델 |
아날로그 대역폭 |
아날로그 채널 |
디지털 채널 |
샘플링 속도 |
레코드 |
| MSO24 |
70 MHz - 500 MHz |
4 |
16 |
Up to 2.5 GS/s |
10 M |
| MSO24-EDU |
70MHz~200MHz |
4 |
16 |
최대 2.5GS/s |
10M |
| MSO22-EDU |
70MHz~200MHz |
2 |
16 |
최대 2.5GS/s |
10M |
| MSO22 |
70 MHz - 500 MHz |
2 |
16 |
Up to 2.5 GS/s |
10 M |
 |
휴대용 오실로스코프의 편리함을 원하는 사용자를 위해 2 시리즈 MSO는탁월한 성능을 제공합니다.노트북 가방에 들어갈 만큼 작지만 최대 500MHz의 대역폭과 2.5GS/s의최대 샘플링 속도를 포함한 강력한 사양과 2개 또는 4개 아날로그 채널옵션을 제공합니다.전면 및 측면 I/O 포트를 통해 쉽게 액세스하고 연결할 수 있습니다.또한 분리형 배터리 팩(옵션)은 벤치 또는 현장에서 다양하게 사용할 수 있습니다.
전체 분석 도구 제품군을 통해 탭 한 번으로 장비 구성 또는 파형 관리 작업에즉시 액세스할 수 있습니다.파형 및 스크린 기반 커서와 사용자가 선택할 수 있는 판독값 위치•무제한 자동 측정•임의 방정식 편집을 포함한 기본 및 고급 파형 연산•스펙트럼 분석을 위한 FFT
•최대 8시간의 배터리 수명을 지원하며 현장에서 핫 스왑이 가능한 2 슬롯배터리 팩•VESA 마운트에 쉽게 부착할 수 있으며 모든 장비 포트에 액세스 가능한 랙마운트 키트•최대 40인치 높이에서 떨어트려도 장비를 보호할 수 있는 옵션 보호 케이스와킥스탠트 및 휴대용 가방•롤링 카트, 컵 홀더 마운트 데스크 암 마운트 등 다양한 규격의 VESA 액세서리와호환 가능
랩이나 강의실 외에도 모든 장소에서 데이터를 캡처해 다음 벤치 또는다음 시간대에서 동료들과 쉽게 협업하세요.•PC, 태블릿, 스마트폰 등의 장치에서 장비를 제어할 수 있는 내장 VNS 서버•TekDrive 클라우드 스토리지의 데이터 보존 및 협업 지원•PC를 스코프처럼 작업할 수 있도록 TekScope™ PC 분석 소프트웨어를사용하여 범위 내/외부의 데이터 분석•TekScope 및 TekDrive 6개월 무료 이용•Kickstart 소프트웨어는 다중 장비 제어, 데이터 수집 및 분석을 가능하게 합니다.•Python 드라이버 패키지로 테스트 자동화
