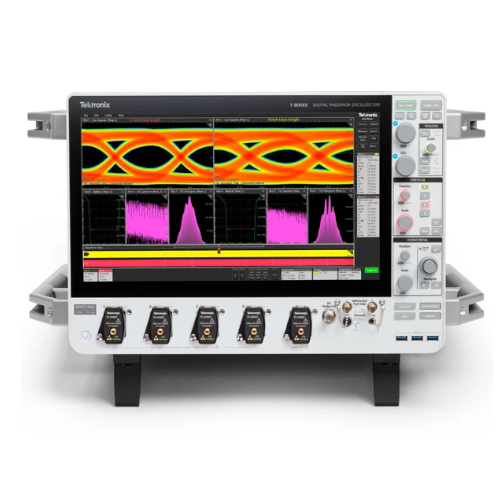

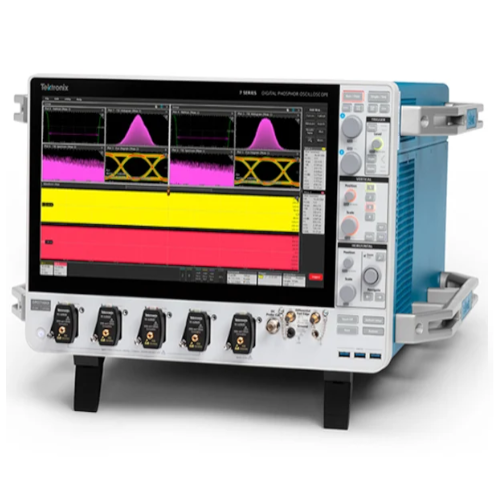

7 시리즈 DPO는 업계 최고 수준의 신호 충실도, 높은 유효비트 수(ENOB),
낮은 노이즈, 낮은 지터, 빠른 측정 처리량 및 수상 경력에 빛나는 TekScope®
사용자 인터페이스를 제공하여, 고속 직렬, 고에너지 물리 및 주요 RF 응용 분야에서
심화된 요구 사항을 충족하는 데 이상적입니다.
8~25GHz의 대역폭을 가지며 TekConnect™ 프로브와 호환됩니다.
1. TekScope의 직관적인 UI로 사용법을 빠르게 익힐 수 있습니다.
2. 최저 노이즈와 최고 유효 비트 수(ENOB)를 통해 테스트 허용 오차를 최대화하세요.
3. 강력한 측정 시스템.
4. 지터 측정을 빠르고 정확하게 수행합니다.
5. 10배 더 빠른 데이터 전송으로 시간을 절약할 수 있습니다.

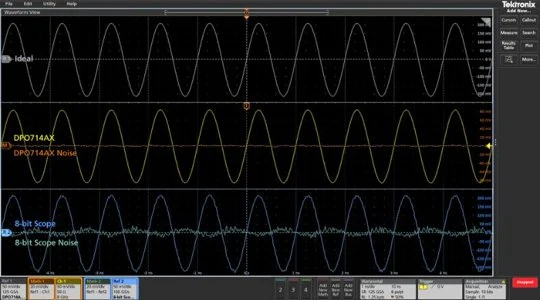

낮은 노이즈, 높은 유효비트 수(ENOB) - 비할 데 없는 측정 결과
7 시리즈 DPO의 낮은 잡음과 높은 유효 비트 수(ENOB)를 통해 테스트 허용 오차를
최대화하세요.
당사의 독자적인 Tek85 저소음 프리앰프, Tek79 10비트 ADC 및 고급 DSP 알고리즘을
통해 뛰어난 측정 정확도, 감도 및 정밀도를 경험할 수 있으며, 관심 신호를 더 정확하게
캡처하고 측정할 수 있습니다.
주요 특징
- • 낮은 노이즈로 저진폭 신호를 해상도 높게 측정(8GHz에서 523µV(0.10% FS)~25GHz
- 에서 1.13mV(0.23% FS), 500mV 전체 스케일)
- • 높은 유효 비트 수(ENOB) 덕분에 고해상도 신호 디지털화가 가능합니다(8GHz에서
- 7.5비트~25GHz에서 6.5비트, 125GS/s, 500mV 전 스케일, 신호는 전 스케일의 90%).
- • QuietChannel™ 기술은 채널 손실을 보상하기 위해 활성 CTLE(연속 시간 선형 등화)
- 를 활용하여 오실로스코프 신호 경로의 노이즈를 최소화합니다.
- • 완전 자동 내장형 신호 경로 보정(SPC)은 사용자의 개입 없이 내부 게인, 오프셋,
- 주파수 응답을 조정하여 정밀한 신호 캡처와 높은 유효 비트 수(ENOB) 및 최적의
- 측정 정확도를 보장합니다.

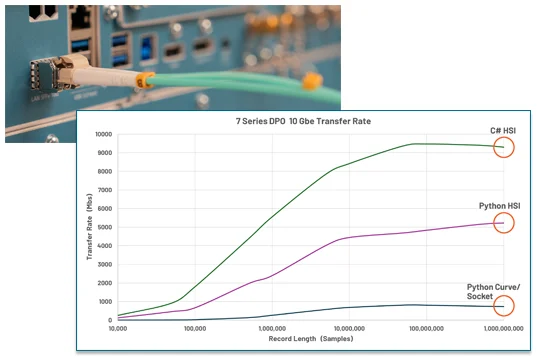

10배 처리량으로 테스트 시간을 최소화하세요
내장된 10Gbps SFP+ 포트와 TekHSI™ 기술을 갖춘 7 시리즈 DPO는 대용량 파형
데이터 세트를 PC로 최대 10배 더 빠르게 전송하고 수집 및 분석을 병렬로 수행하여
워크플로우를 가속화할 수 있습니다.
주요 특징
• TekHSI 기술은 gRPC 저지연 프레임워크를 기반으로 하여, 링크의 물리적 대역폭에
거의 근접한 속도로 페치 및 스트리밍 데이터 전송이 가능합니다. C# 및 Python
라이브러리를 함께 사용하세요.
• 10Gbps SFP+ 포트는 RJ-45 전기, 광섬유 또는 직접 연결 트랜시버 모듈을 수용합니다.
원격 오실로스코프와 유사한 분석 기능을 제공합니다.
수상 경력에 빛나는 직관적인 사용자 인터페이스로 더 빠르게 결과를 확인하세요.
풀 HD 1080p 해상도의 15.6인치 디스플레이와 수상 경력에 빛나는 직관적인 사용자
인터페이스는 사용자의 기대치에 맞게 작동하여 테스트 결과를 더 빠르게 확인할 수 있습니다.
주요 특징
•터치용으로 설계된 UI와 2, 3, 4, 5 및 6 시리즈 오실로스코프에 탑재된 동일한
TekScope™ 소프트웨어가 기분 좋은 사용자 경험과 빠른 인사이트를 제공합니다.
최소한의 레이어로 잘 구성된 메뉴 구조로 복잡한 작업을 간소화하여 설정을
빠르게 탐색하고, 기기 설정과 측정을 구성하고, 수집된 데이터를 손쉽게 이동할 수
있습니다.
•멀티터치 제스처에 최적화된 반응형 터치스크린은 파형 분석을 정밀하게 제어할
수 있게 해줍니다 - 피코초 글리치를 빠르게 확대하거나 아이 다이어그램 분석용
측정 매개변수를 조정하여 정확한 결과를 보장합니다
•간편한 원버튼 지터 측정 요약은 주요 플롯, 다이어그램 및 측정을 포함한 포괄적인
데이터를 단일 채널 또는 여러 채널에서 동시에 빠르게 제공합니다.

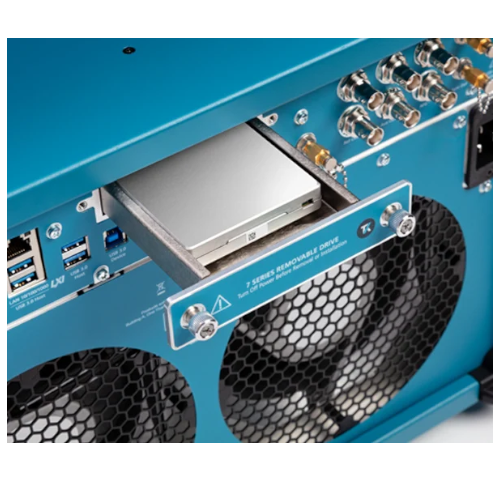

•임베디드 또는 Windows OS가 설치된 이동식 SSD와 함께 사용할 수 있습니다.
