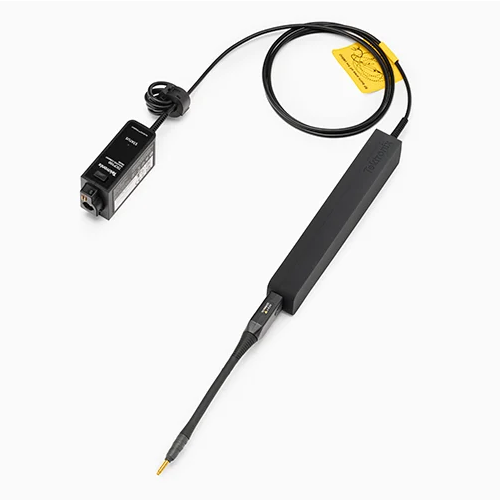

TICP 시리즈 전류 프로브를 사용하여 보다 정확하게 동적 션트 기반 전류 측정을 수행하세요.
높은 대역폭, 유연한 범위, 완전한 전기적 절연 및 매우 낮은 노이즈로 기존의 한계를 뛰어넘을 수 있어 전력 회로의 플로팅 섹션에서 전류 션트의 낮은 노이즈 측정에 적합합니다.
오실로스코프 전류 측정의 혁신

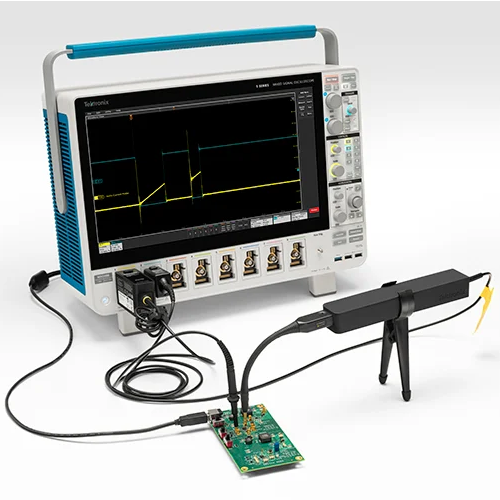

TICP 전류 프로브는 고성능 션트 또는 CVR과 함께 사용할 때 DC에서 수백 MHz에 이르는 측정이 가능합니다.

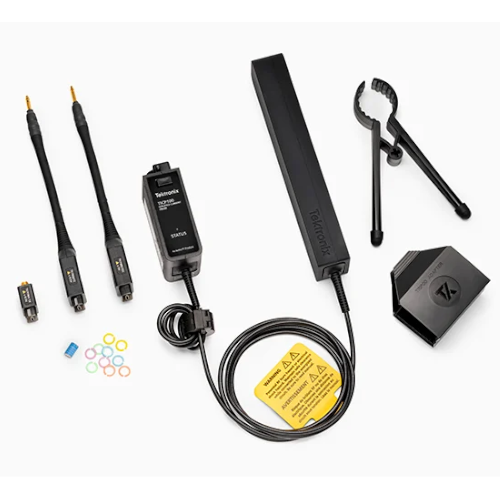

애플리케이션과 예산에 맞는 세 가지 모델 중에서 선택 가능

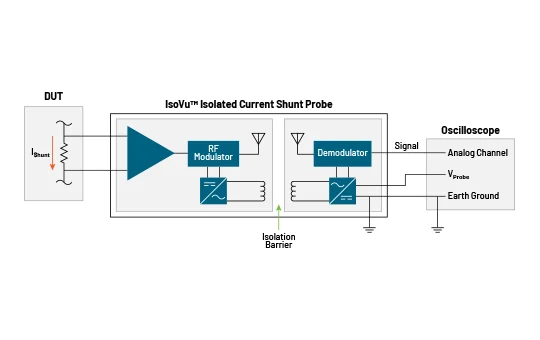

프로브 팁과 오실로스코프 간 완전한 RF 절연으로 접지 루프를 제거하고 공통 모드 노이즈를 크게 줄입니다.
낮은 감쇠, 50Ω 입력 임피던스 및 차폐 팁으로 노이즈 영향이 적습니다.
• 세 가지 대역폭 옵션: 250 MHz, 500 MHz, 1 GHz
• 1MHz에서 최대 90dB CMRR
• 노이즈 영향 < 4.7nV/√Hz (1GHz에서 <150 µV)
▶ 개요 비디오를 시청하여 자세한 내용을 확인하세요.
SiC 및 GaN 전력 변환기에 대한 새로운 인사이트 확보
와이드 밴드갭 스위칭 디바이스에서 빠르게 변화하는 전류를 측정하기 위해서는 션트 프로브가 클램프 온 프로브보다 더 많은 대역폭을 제공하므로 적합합니다.
IsoVu 절연은 접지 루프를 제거하고, 고전압 회로에서 측정을 가능하게 하며, 매우 높은 CMRR을 제공합니다.
이는 TICP 프로브가 하이사이드 SiC 및 GaN 스위칭 FET의 션트 및 CVR에서 전류 측정에 이상적임을 의미합니다.
• 250MHz, 500MHz 또는 1GHz 대역폭
• 1800VRMS 공통 모드 전압
• 1MHz에서 최대 90dB CMRR
• 1000V CAT II 안전 등급

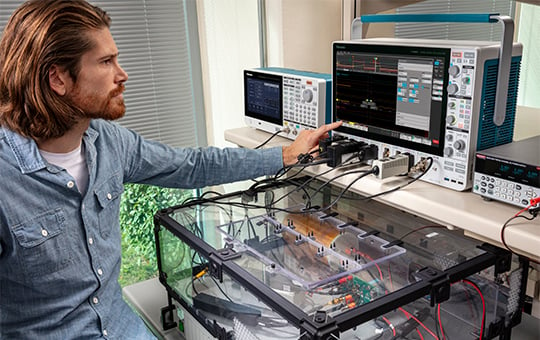

▶ 하이 사이드 FET에 대한 더블 펄스 테스트
