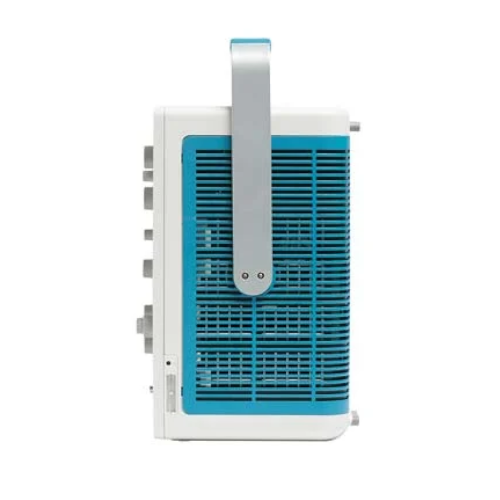

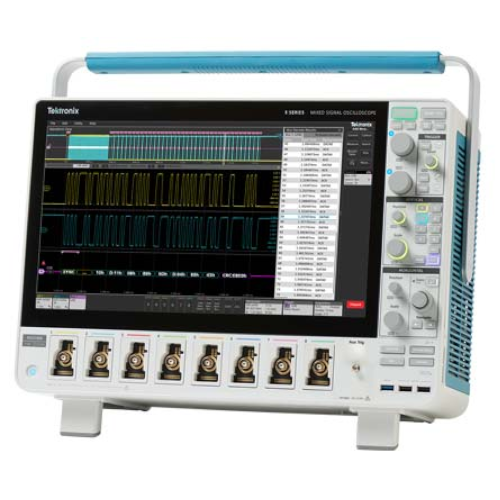

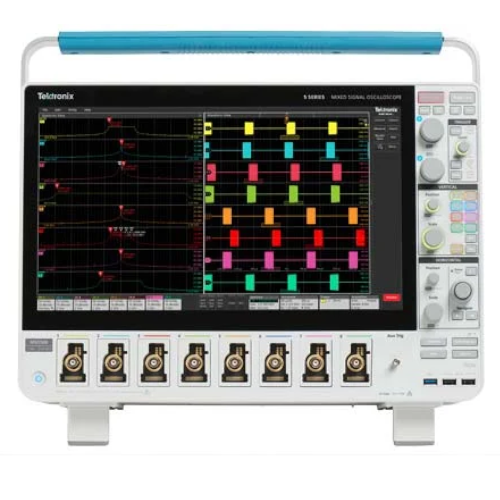

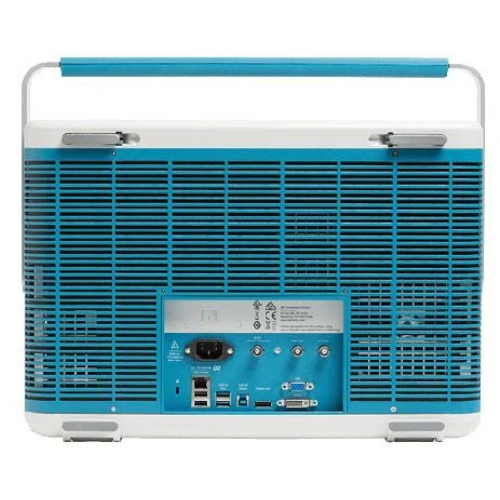

- 5 시리즈 B MSO 혼합 신호 오실로스코프
- 고충실도 파형, 통찰력 있는 측정, 고유 스펙트럼 분석 및 유연한 프로빙으로 설계를 완벽하게 파악할 수 있습니다.모든 곳에서 엔지니어가 인식하는 직관적인 사용자 인터페이스를 경험하십시오.
5 시리즈 B 알아보기
1. 오늘 및 내일의 성능2. 직관적인 컨트롤3.통찰력 있는 측정 및 분석4.멀티 채널 스펙트럼 분석통찰력 있는 측정

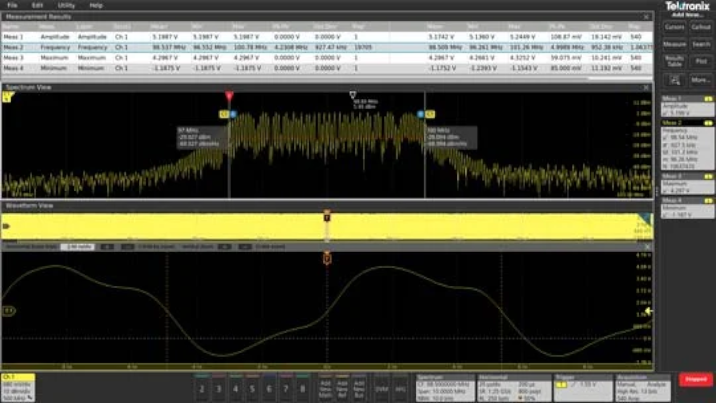

고해상도 12비트 아날로그-디지털 컨버터를 차용하여 신호 세부사항을 표시합니다.다중 채널 스펙트럼 분석, 측정 통계, 테이블 및 추세 플롯을 원할 때마다 사용자의 관점을 변경합니다.• 1.25GHz에서 12비트 해상도, 50MHz에서 16비트 해상도• DDC를 내장하여 다중 채널, 동기화된 스펙트럼 분석• 결과 테이블, 측정 통계, 히스토그램, 추세 플롯 보기고급 솔루션

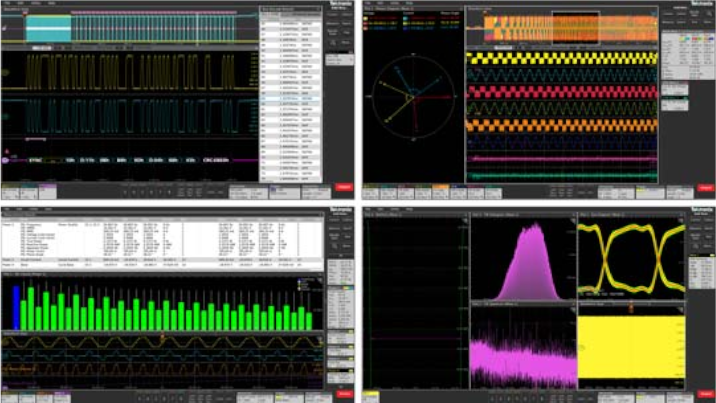

5 시리즈는 다양한 애플리케이션 측정으로 사용자의 요구에 맞게 적응합니다.고급 분석 패키지를 개별적으로 추가하거나 애플리케이션 번들을 설치하여 더 다양한 워크로드를 처리합니다• 가장 일반적인 인터페이스를 포함하는 25개 이상의 시리얼 프로토콜 지원• 고급 1단계 및 3단계 전원 분석 패키지• 신호 무결성 및 전력 무결성을 위한 측정 도구• Windows® 운영 체제(옵션) 를 사용하여 PC 소프트웨어 실행 가능더 많은 신호를 보는 더 많은 방법

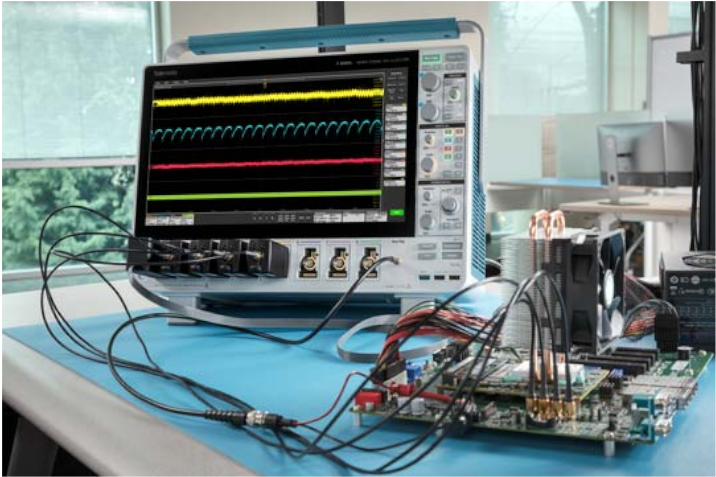

다양한 기능의 입력 및 고급 프로빙 기술을 사용하면 더 많은 내용을 볼 수 있습니다.• 최대 8개의 FlexChannel™ 입력(최대 8개의 아날로그 또는 64개의 디지털 신호)와 외부 트리거 입력• 3.9pF 입력 커패시턴스를 지원하는 500MHz 또는 1GHz 프로브 포함• TekVPI 프로브 인터페이스는 광범위한 액티브, 디퍼런셜, 아이솔레이티드 및 전류 프로브를 지원합니다.사양 개요
입력 채널
•FlexChannel 입력 4개, 6개 또는 8개.
•각 FlexChannel에서 TLP058 1 프로브를 통해 아날로그 신호 입력 1개 또는 디지털 로직 입력 8개 제공 새로운 기능 보조 트리거 입력
대역폭
•350MHz, 500MHz, 1GHz, 2GHz
샘플링 속도
•6.25GS/s
레코드 길이
•모든 아날로그/디지털 채널에서 최대 5000M 포인트
내부 데이터 저장 장치
•새로운 기능 250GB 이동식 SSD
프로토콜 디코드
•사용 가능한 25개 이상의 프로토콜
신호 발생기
•13표준 파형 유형 + 임의
•새로 만들기 100MHz최대 주파수
디지털 전압계
•4자리
트리거 주파수 카운터
•8 Digit
Display
•15.6인치(385mm)
•TFT 컬러 HD(1920 × 1080) 해상도
•정전용량(멀티터치) 터치스크린
▶ 옵션이며 업그레이드 가능▶ - 제품 등록 시 무료거의 모든 곳에서 작업 및 협업
실험실 외부에서 데이터를 캡처하고 다음 벤치 또는 다음 시간대의 엔지니어와 쉽게 협업할 수 있습니다.• 웹 브라우저를 사용하여 자신의 네트워크 내에서 연결 및 범위 제어• PC를 스코프처럼 작업할 수 있도록 TekScope™ PC 분석 소프트웨어를 사용하여 범위 내/외부의 데이터 분석• 옵션인 TekDrive 원 버튼 클라우드 스토리지를 통해 데이터 보존 및 협업이 용이모델 아날로그 대역폭 샘플링 속도 레코드 길이 아날로그 채널 디지털 채널 함수 발생기 출력 MSO54B 350MHz ~ 2GHz 6.25GS/s 62.5M ~ 500M 4 최대 32(옵션) 1(옵션)
MSO58B 350MHz ~ 2GHz 6.25GS/s 62.5M ~ 500M 8 Up to 64 (optional) 1(옵션)
MSO56B 350MHz ~ 2GHz 6.25GS/s 62.5M ~ 500M 6개 최대 48개(옵션) 1(옵션)
|
|
|
||
