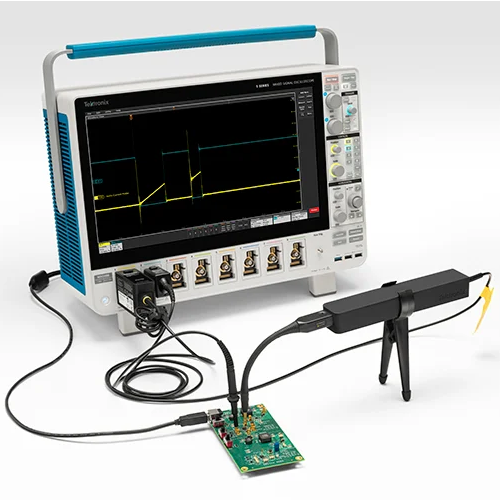

TICP 시리즈 전류 프로브를 사용하여 보다 정확하게 동적 션트 기반 전류 측정을 수행하세요.
높은 대역폭, 유연한 범위, 완전한 전기적 절연 및 매우 낮은 노이즈로 기존의 한계를 뛰어넘을 수 있어 전력 회로의 플로팅 섹션에서 전류 션트의 낮은 노이즈 측정에 적합합니다.

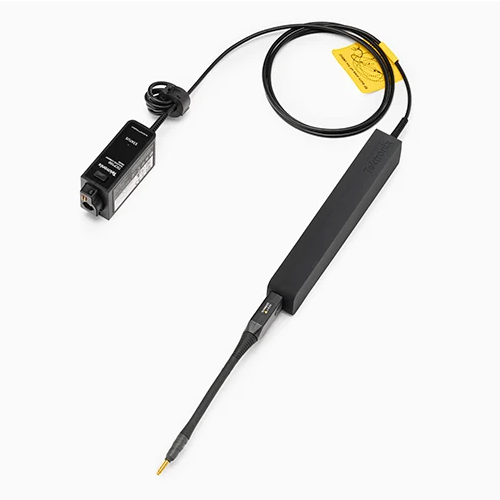

오실로스코프 전류 측정의 혁신
TICP 전류 프로브는 고성능 션트 또는 CVR과 함께 사용할 때 DC에서 수백 MHz에 이르는 측정이 가능합니다.
애플리케이션과 예산에 맞는 세 가지 모델 중에서 선택 가능
프로브 팁과 오실로스코프 간 완전한 RF 절연으로 접지 루프를 제거하고 공통 모드 노이즈를 크게 줄입니다.
낮은 감쇠, 50Ω 입력 임피던스 및 차폐 팁으로 노이즈 영향이 적습니다.
• 세 가지 대역폭 옵션: 250 MHz, 500 MHz, 1 GHz
• 1MHz에서 최대 90dB CMRR
• 노이즈 영향 < 4.7nV/√Hz (1GHz에서 <150 µV)
▶ 개요 비디오를 시청하여 자세한 내용을 확인하세요.

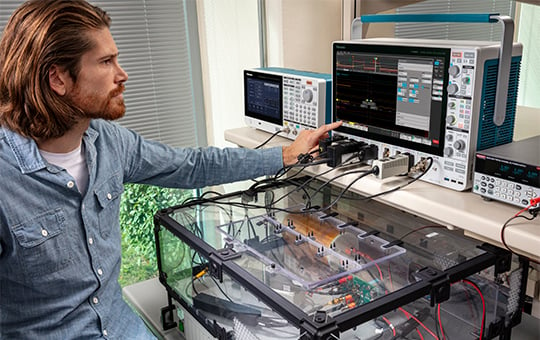

SiC 및 GaN 전력 변환기에 대한 새로운 인사이트 확보
와이드 밴드갭 스위칭 디바이스에서 빠르게 변화하는 전류를 측정하기 위해서는 션트 프로브가 클램프 온 프로브보다 더 많은 대역폭을 제공하므로 적합합니다.
IsoVu 절연은 접지 루프를 제거하고, 고전압 회로에서 측정을 가능하게 하며, 매우 높은 CMRR을 제공합니다.
이는 TICP 프로브가 하이사이드 SiC 및 GaN 스위칭 FET의 션트 및 CVR에서 전류 측정에 이상적임을 의미합니다.
• 250MHz, 500MHz 또는 1GHz 대역폭
• 1800VRMS 공통 모드 전압
• 1MHz에서 최대 90dB CMRR
• 1000V CAT II 안전 등급
▶ 하이 사이드 FET에 대한 더블 펄스 테스트

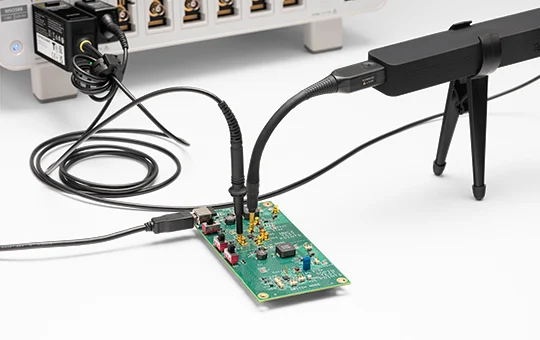

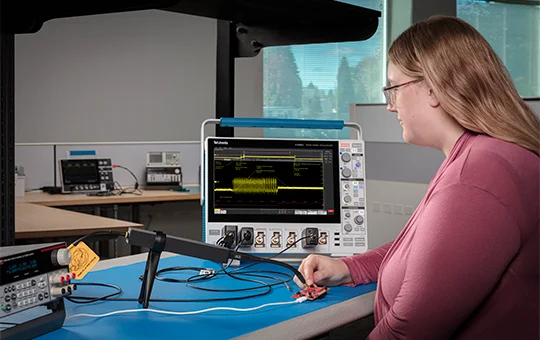

저전력 설계에서 나노초 및 마이크로암페어 수준의 전류 소모 측정
낮은 수준의 동적 전류를 정확하게 측정하는 것은 IoT 및 모바일 장치의 전력 관리를 최적화하는 데 중요할 수 있습니다.
TICP 프로브와 션트 및 오실로스코프를 통해 특정 시스템 활동 중 전류 소비와 대기 상태에서 활성 상태로의 전환을 메모리 액세스 및 I/O와 연관시켜 볼 수 있습니다.
• 최대 1GHz의 대역폭
• 노이즈 영향 < 4.7nV/√Hz (1GHz에서 <150 µV)
• 12V, 24V, 48V 전원 레일 또는 그 이상 쉽게 측정 가능

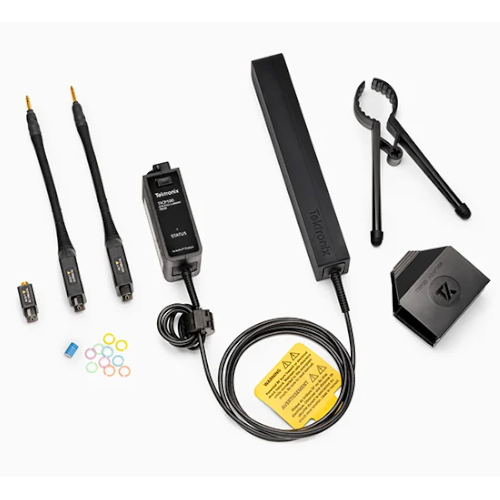

TICP 프로브와 팁은 연결 문제를 최소화하면서 노이즈를 줄이도록 설계되었습니다.
팁은 쉽게 구부러져 연결의 부담을 줄이고 장치(DUT)와의 안정적인 연결을 촉진하도록 설계되었습니다.
• 팁이 차폐된 고대역폭 MMCX 커넥터에 연결됩니다.
• SMA 또는 BNC 커넥터용 범용 어댑터와 함께 사용 가능
• 온보드 션트 및 테스트 포인트에 연결하기 위한 25 밀리 사각 핀에 적합
• 안정성을 위한 양각 및 삼각 어댑터 포함

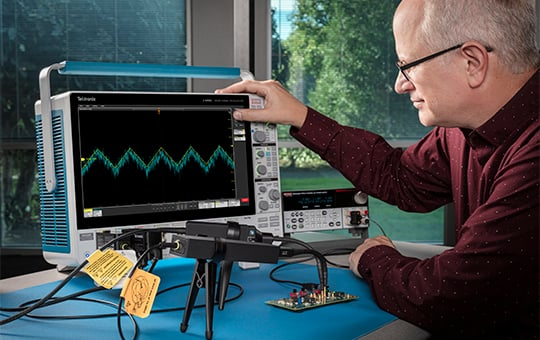

4, 5, 6 시리즈 MSO 오실로스코프와의 원활한 통합
4, 5, 6 시리즈 MSO 오실로스코프는 고급 전력 분석 기능으로 잘 알려져 있습니다.
IsoVu 전류 프로브는 이 오실로스코프들과 원활하게 호환됩니다.
TekVPITM 프로브 인터페이스는 프로브에 전력을 공급하고 프로브와 팁을 자동으로 감지하여 스코프 사용자 인터페이스에서 프로브 매개변수를 조정할 수 있습니다.
이를 통해 오실로스코프의 프로그래밍 명령어를 사용하여 테스트를 자동화할 수도 있습니다.
| 모델 |
대역폭 |
디퍼런셜 전압 |
공통 모드 전압 |
공통 모드 제거비 |
TICP050
|
500MHz |
±0.5V (1x 팁)
±5V (10x 팁)
±50V (100x 팁) |
1.8 kV 오염 등급 1
1000V CAT II |
DC에서 140dB
1MHz에서 90dB(1x 팁) |
|
TICP025
|
250MHz |
±0.5V (1x 팁)
±5V (10x 팁)
±50V (100x 팁) |
1.8 kV 오염 등급 1
1000V CAT II |
DC에서 140dB
1MHz에서 90dB(1x 팁)
|
|
TICP100
|
1GHz |
±0.5V (1x 팁)
±5V (10x 팁)
±50V (100x 팁) |
1.8 kV 오염 등급 1
1000V CAT II |
DC에서 140dB
1MHz에서 90dB(1x 팁)
|
 |
