EA 전자 부하 및 회생형 전자 부하는 다양한 기능과 효율성을 애플리케이션에 제공합니다.
회생형 부하는 에너지를 회수하여 96% 이상의 효율로 전력망에 다시 공급하며, 열, 소음 및 HVAC 비용을 줄여 경제적이고 친환경적인 솔루션을 제공합니다.
진정한 오토레인징 기능은 더 넓은 전압 및 전류 범위에서 최대 전력을 흡수할 수 있도록 하며, 다양한 선택형 제어 인터페이스는 대부분의 제조 환경에서 컴퓨터 제어를 가능하게 합니다.
이 DC 전자 부하는 최대 2000VDC에서 1500W부터 30kW까지의 입력 전력 범위와 높은 전력 밀도를 제공합니다.
내장된 함수 발생기는 동적 소스 테스트를 위해 임의 파형을 생성할 수 있으며, 기본으로 제공됩니다.
회생형 부하는 랙에서 쉽게 병렬 연결하여 최대 3.84MW의 전력을 지원할 수 있습니다.

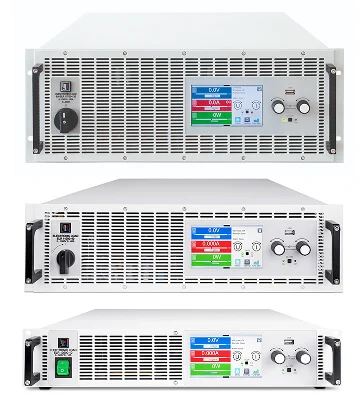

기존형 및 회생형 프로그래머블 부하
EL 시리즈 / 소모형(Dissipative)
 |
기술 사양
• 전력: 1500W ~ 4500W
• 전압: 0-80V DC ~ 0-750V DC
• 전류: 0-20A ~ 0-510A
주요 특징
• 자동 레인지 조정
• 컬러 터치스크린
• 2사분면 확장
• 19인치 풀 슬라이드인, 2U 높이
• 아날로그 및 USB 인터페이스
|
ELR 시리즈 / 전력 회생 기능
|
기술 사양
• 전력: 0-1500W ~ 0-30kW
• 전압: 0-80V ~ 0-2000V
• 전류: 0-6 A ~ 0-1000 A까지
주요 특징
• 자동 레인지 조정
• 컬러 터치스크린
• 높은 효율성을 통한 비용 절감
|

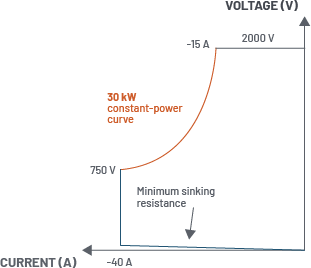

오토레인징 기능이 제공하는 유연성
EA Elektro-Automatik 제품은 오토레인징 기능을 통해 정격 출력의 33%까지 다양한 전압 및 전류 범위에서 최대 전력으로 작동할 수 있습니다.
이는 전통적인 전원 공급기가 최대 전압과 전류에서만 정격 전력을 출력할 수 있는 것과 비교됩니다.
테스트 장치(DUT)에 최대 전압을 적용하는 경우는 드물기 때문에 대부분의 경우 전원 공급기는 전체 잠재력을 활용하지 못하고 있습니다.
어떻게 작동하나요? EA 전원 공급기는 자동으로 낮은 전압에서 더 높은 전류(또는 낮은 전류에서 더 높은 전압)를 제공하여 정격 전력을 유지하며 출력을 제공합니다.
이를 통해 하나의 전원 공급 장치로 여러 전압 및 전류 조합을 처리할 수 있으며, 그렇지 않으면 여러 전원 공급 장치가 필요할 수 있습니다.
회생 기능으로 낭비를 절감
EA의 회생 전자 로드 및 양방향 전원 공급기는 소비하는 에너지의 최대 96%를 회수하여, AC 메인 연결을 통해 공급된 DC 에너지를 다시 역전송합니다.
기존의 전자 로드나 저항기 뱅크는 소비된 전력을 열로 변환하여 소모합니다.
이는 대형 냉각 및 공조(HVAC) 솔루션이 필요하며, 소비된 에너지는 영구적으로 낭비되어 테스트와 시설의 효율을 떨어뜨립니다.
EA 로드가 회수한 에너지는 메인 동기화 인버터를 통해 로컬 시설 전력망에 다시 공급되어, 시설 내 다른 장치가 그 에너지를 사용할 수 있습니다.
만약 회수한 에너지가 시설에서 사용되는 양보다 많다면(예: 연료 전지 출력을 테스트할 때 가능성 있음), 그 에너지는 공공 전력망에 다시 공급할 수 있습니다.

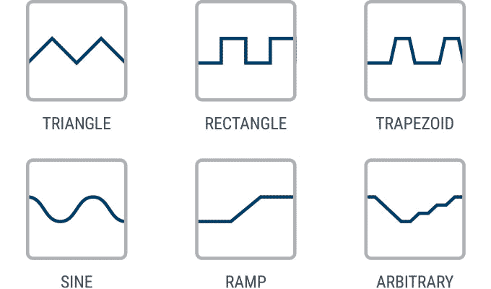

내장형 함수 발생기로 설정 간소화
EA의 여러 전원 공급기와 로드 장비에는 전압 또는 전류 출력을 제어할 수 있는 통합 함수 발생기가 포함되어 있습니다.
표준 AFG 파형과 더불어 시퀀싱이 가능한 임의 파형 기능을 제공하여 맞춤형 출력을 생성할 수 있습니다.
AFG 기능은 다수의 전원을 병렬로 연결하여 확장할 수 있습니다.
함수 발생기를 통해 전원 공급 장치는 다음과 같은 복잡한 동작을 시뮬레이션하거나 테스트할 수 있습니다.
• 정확한 개방 회로 전압, 단락 전류, 최대 전력점(MPP) 전압 및 전류를 포함한 태양 전지 시뮬레이션
• CSN EN 50530 표준에 따른 인버터 효율성 테스트
• 자동차 공급업체를 위한 LV123, LV124 및 LV148 표준 테스트
올바른 제어 인터페이스를 사용하면 설정이 간소화되고 문제 해결이 줄어들어, EA-10000 시리즈는 AnyBus 시스템을 지원하여 ProfiNet, CANopen, Modbus-TCP, DeviceNet, EtherCAT, RS-232 등과 같은 일반적인 산업용 인터페이스를 위한 필드 설치 가능한 통신 옵션을 제공합니다.
이러한 인터페이스는 USB 및 이더넷과 같이 기본적으로 포함되는 인터페이스에 더하여 제공됩니다.

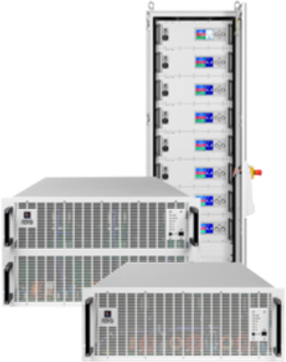

최고 수준의 에너지 밀도 요구와 미래 지향적 애플리케이션을 위하여 EA-10000 산업용 시리즈를 제공합니다.
6U 폼 팩터는 최대 60kW의 출력을 제공하며, 19인치 랙 솔루션을 통해 단 0.6m²의 설치 공간에서 300kW의 전력을 공급할 수 있습니다.최대 13개의 랙을 결합하면 3.84MW의 양방향 전력 공급 및 회생이 가능합니다.
산업용 시리즈는 단방향 파워 서플라이(PU), 양방향 파워 서플라이(PUB), 및 회생형 전자 부하(PUL)로 제공됩니다.

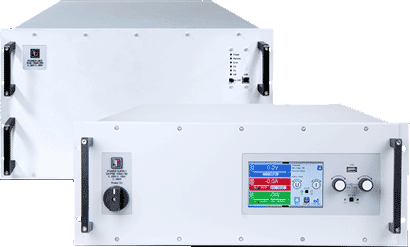

4U 및 6U 모델에서 선택 가능한 수냉 옵션 제공
산업 환경은 높은 주변 온도, 먼지 및 기타 오염 물질로 인해 열악할 수 있습니다. 또한 산업 시설은 열과 소음 배출에 관한 엄격한 환경 규정을 준수해야 하는 경우가 많습니다.
수냉식 시스템은 이러한 조건에서 안정적인 작동을 제공할 수 있으며, 냉각 효율이 공랭식에 비해 외부 환경의 영향을 덜 받습니다.
또한, 수냉식 파워 서플라이는 낮은 소음 수준을 요구하는 표준을 충족하는 데 도움이 됩니다.
• 효율적인 열 방출
• 소음 및 열 영향 최소화
• 열악한 환경에서도 안정적인 신뢰성
EL/ELR 전자 부하 모델을 선택하여 견적을 받으세요
| Series |
전원 |
전압 |
전류 |
데이터 시트 |
| EL 9000 B 3U |
1.5 kW–4.5 kW |
0–80 V to 0–750 V |
0–20 to 0–510 A |
다운로드 |
| EA-ELR 10000 4U |
0–30 kW |
0–80 V up to 0–2000 V |
0–40 A up to 0–1000 A |
다운로드 |
| EA-ELR 10000 3U |
0–5 kW /0–10 kW /0–15 kW |
0–80 V up to 0–2000 V |
0–20 A up to 0–510 A |
다운로드 |
| EA-ELR 10000 2U |
0–1.5 kW /0–3 kW |
0–80 V up to 0–1500 V |
0–6 A up to 0–120 A |
다운로드 |
 |
EA Elektro-Automatik 제품은 오토레인징 기능을 통해 정격 출력의 33%까지 다양한 전압 및 전류 범위에서 최대 전력으로 작동할 수 있습니다.이는 전통적인 전원 공급기가 최대 전압과 전류에서만 정격 전력을 출력할 수 있는 것과 비교됩니다.테스트 장치(DUT)에 최대 전압을 적용하는 경우는 드물기 때문에 대부분의 경우 전원 공급기는 전체 잠재력을 활용하지 못하고 있습니다.어떻게 작동하나요? EA 전원 공급기는 자동으로 낮은 전압에서 더 높은 전류(또는 낮은 전류에서 더 높은 전압)를 제공하여 정격 전력을 유지하며 출력을 제공합니다.이를 통해 하나의 전원 공급 장치로 여러 전압 및 전류 조합을 처리할 수 있으며, 그렇지 않으면 여러 전원 공급 장치가 필요할 수 있습니다.
EA의 회생 전자 로드 및 양방향 전원 공급기는 소비하는 에너지의 최대 96%를 회수하여, AC 메인 연결을 통해 공급된 DC 에너지를 다시 역전송합니다.기존의 전자 로드나 저항기 뱅크는 소비된 전력을 열로 변환하여 소모합니다.이는 대형 냉각 및 공조(HVAC) 솔루션이 필요하며, 소비된 에너지는 영구적으로 낭비되어 테스트와 시설의 효율을 떨어뜨립니다.EA 로드가 회수한 에너지는 메인 동기화 인버터를 통해 로컬 시설 전력망에 다시 공급되어, 시설 내 다른 장치가 그 에너지를 사용할 수 있습니다.만약 회수한 에너지가 시설에서 사용되는 양보다 많다면(예: 연료 전지 출력을 테스트할 때 가능성 있음), 그 에너지는 공공 전력망에 다시 공급할 수 있습니다.
