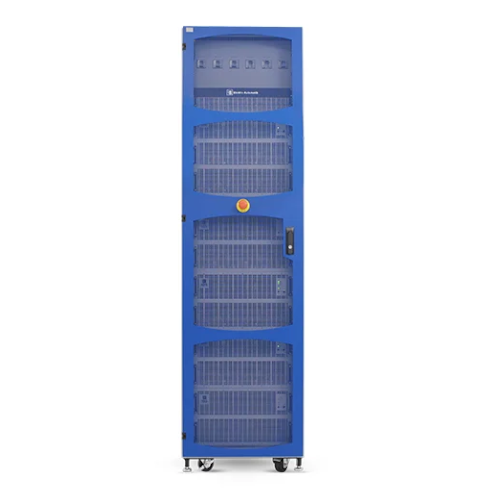

고출력 배터리 테스트 시스템의 주요 기능
컴팩트하고 자동화된 비용 효율적인 솔루션
• 사용자 친화적이며 배터리와 작업자 모두를 위한 내장 안전 기능, 직관적인 소프트웨어, 사용자 정의 가능한 터치스크린 사용자 인터페이스
• 테스트 요구 사항에 맞춰 확장 가능하며 사용하기 쉬운 턴키 배터리 솔루션
• 모듈식 및 사용자 정의 가능 – 서비스 기술자 없이도 필요할 때 유닛 교체 가능
고출력 배터리 기술에 맞춰 확장 가능
• 최고 전력 밀도
• 랙당 최대 2,400A, 총 용량 30,720A
• 단일 42U 높이 랙에서 300kW(병렬 랙으로 최대 3.84MW)
• 경쟁사 랙에 비해 바닥 면적의 1/3만 필요(300kW 랙 하나는 바닥 면적 6.5 평방 피트만 차지)
완전 통합 솔루션
• 새로운 EV 배터리 기술에 적응할 수 있는 완전한 미래 지향적 통합 솔루션
• 특별히 설계된 배터리 테스트 소프트웨어 포함(EA-BTS)
• 24인치 터치 패널 디스플레이 및 사용자 인터페이스
• 전력 제어 및 측정 모듈(PCMM)
고성능 배터리 테스트 시스템
• 최대 2000VDC의 고전압
• 최대 3.84MW의 고출력
• 6.5평방피트의 랙 공간에 300kW의 랙 용량을 갖춘 고출력 밀도
• 500µs 이하의 계측기 슬루율과 연속적인 트루 오토레인징을 지원하는 빠른 속도
• 흡수된 에너지의 최대 96.5%를 AC 그리드로 반환하는 고효율성
• 전력 및 제어의 완전한 패키지와 함께 높은 통합성, 그러나 시스템 수정 및 확장을 위한 모듈식 설계

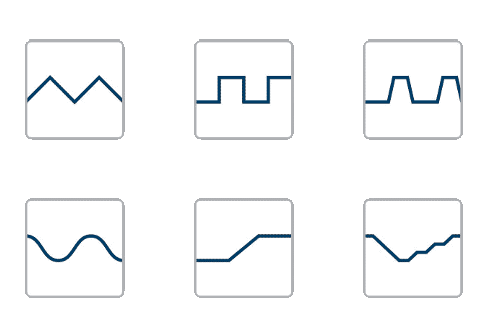

내장된 함수 발생기로 설정 간소화
많은 EA 공급 장치 및 부하에는 전압 또는 전류 출력을 구동하는 데 사용할 수 있는 통합 함수 발생기가 포함되어 있습니다.
모든 일반적인 AFG 파형뿐만 아니라 더 맞춤화된 출력 파형을 생성하기 위한 시퀀싱 기능이 있는 임의 기능도 사용할 수 있습니다.
이 AFG 기능은 병렬로 여러 공급 장치와 함께 확장됩니다.
함수 발생기는 공급 장치가 다음과 같은 복잡한 동작을 시뮬레이션하거나 테스트할 수 있게 합니다:
• 정확한 개방 회로 전압, 단락 전류 및 최대 전력점(MPP) 전압 및 전류로 태양 전지를 시뮬레이션합니다.
• CSN EN 50530 표준에 따른 인버터 효율성 테스트
• 자동차 공급업체를 위한 LV123, LV124 및 LV148 표준 테스트

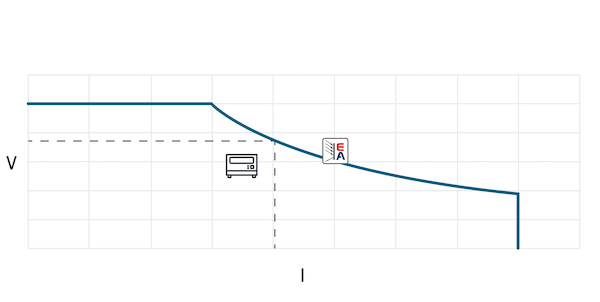

빠르고 연속적인 배터리 사이클링을 위한 트루 오토레인징
일반적인 파워 서플라이는 출력 범위가 정사각형 형태로, 단일 전압-전류 지점에서만 정격 전력을 출력할 수 있습니다.
EA Elektro-Automatik 제품은 트루 오토레인징을 갖추고 있어 다양한 전압 및 전류 범위에서 정격 전력을 출력할 수 있습니다.
EA 양방향 파워 서플라이는 소싱과 싱킹 모두에 트루 오토레인징 출력 특성을 가지고 있습니다.
이는 기존의 직사각형 출력 전원 공급 장치에 비해 더 넓은 전압 및 전류 범위를 허용할 뿐만 아니라, 이러한 장비는 최대 정격 전력의 1/3까지 전압을 낮추어도 전체 정격 전력을 제공하거나 흡수할 수 있습니다.
트루 오토레인징이 없는 계측기를 사용하는 시스템과 달리, 사이클링 테스트는 배터리 팩 전압이 상승하거나 하락할 때 계측기의 범위를 변경하기 위해 중단할 필요가 없습니다.
• 예산과 공간 절약
• 과도한 크기의 서플라이를 선택할 필요 없음
• 하나의 서플라이로 다양한 요구 사항 테스트
• 미래 대비 – 향후 테스트에 유연하게 대응 가능

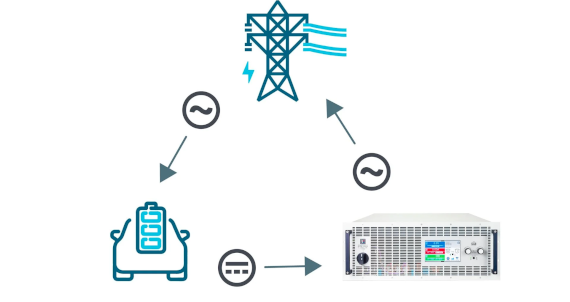

회생 기능으로 낭비를 줄이십시오
EA의 회생 전자 부하 및 양방향 서플라이는 소비하는 에너지의 최대 96%를 회수할 수 있으며, 이는 AC 메인 연결이 공급된 DC 에너지의 역전송 출력으로도 사용됨을 의미합니다.
전통적인 전자 부하 또는 저항 뱅크는 흡수한 전력을 열로 변환하여 소모합니다.
이는 대형 냉각/공조 솔루션이 필요하며, 그로 인해 소비된 에너지는 영구적으로 낭비되며 테스트 및 시설의 효율을 저하시킵니다.
EA 부하에 의해 회수된 에너지는 메인 동기화 인버터를 통해 로컬 시설 전력망으로 다시 피드백되며, 그 에너지는 시설 내 다른 장치에서 사용할 수 있습니다.
시설에서 사용되는 에너지보다 더 많은 에너지가 회수되는 경우(예: 연료 전지 출력 테스트 시), 에너지는 공공 그리드로 다시 공급될 수 있습니다.
| 모델 |
전원 |
전압 |
전류 |
| EA-BTS 10300 |
0–3.84 MW |
0–2000 V |
0–30720 A |
 |
