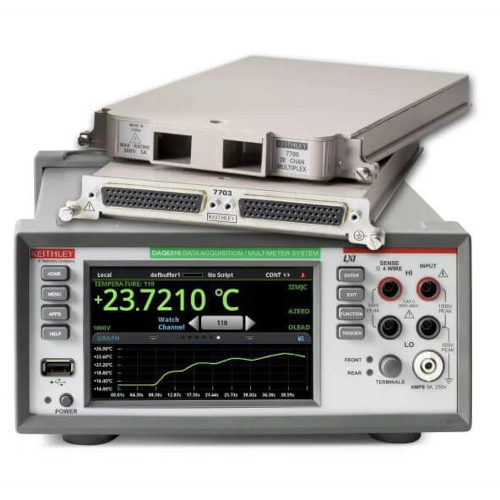

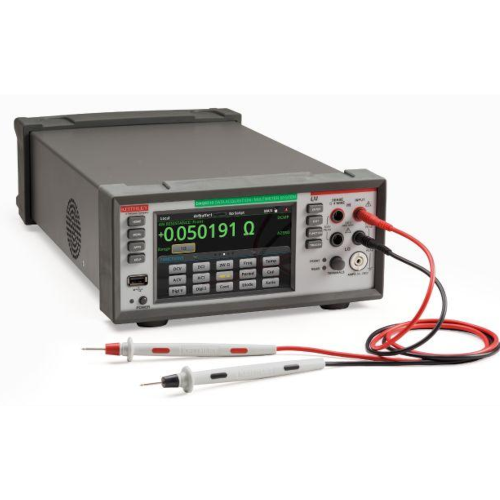

DAQ6510 데이터 획득 및 로깅, 멀티미터 시스템

DAQ6510 데이터 획득 및 로깅, 멀티미터 시스템

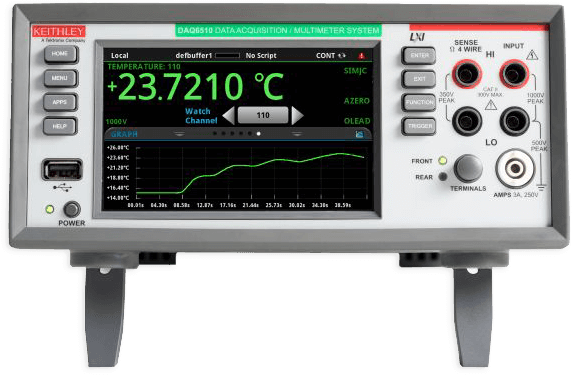

DAQ6510에는 장비에서 더 빠른 설정 시간, 테스트 상태 실시간 모니터링, 세부 데이터 분석을 가능하게 하는 터치스크린 사용자 인터페이스가 포함되어 있어 새로운 수준의 간편성을 제공합니다.

별도의 테스트 프로그램을 작성하지 않고도 테스트를 간단하고 빠르게 설정하고 실행합니다.

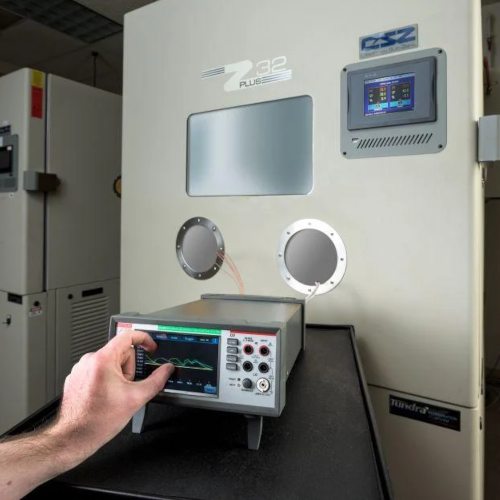

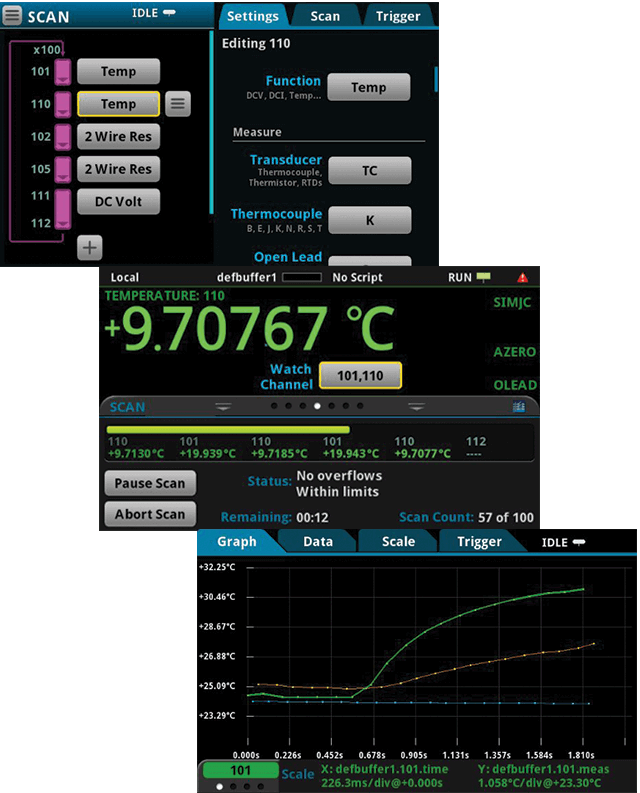

DAQ6510 데이터 획득 및 로깅 멀티미터 시스템의 이해하기 쉬운 터치스크린은 문제를 조기에 발견하여 테스트 시간을 놓치지 않고 테스트 데이터를 쉽게 분석할 수 있도록 시각적이고 이해하기 쉬운 시험 설정, 스캔 상태에 대한 실시간 시각화로 간단한 구성을 제공합니다.

주요 특징

• 구성: 한 개의 측정 및 스캔 구성 메뉴를 사용하여 여러 측정 기능으로 다중 채널 스캔을 설정합니다.

• 실행 및 모니터링: 테스트 도중 스캔 과정을 표시하여 범위를 벗어난 측정 및 초과된 한계를 바로 나타냅니다.

• 분석: 도표 작성 및 통계 기능을 사용하여 결과를 표시하고 분석합니다. 터치스크린의 터치식 줌 기능을 사용하여 결과를 자세히 연구합니다. 커서를 사용하여 데이터 세그먼트에 대한 통계를 계산합니다.

DAQ6510은 6½ Digits 분해능과 15 내장 측정 기능을 사용하여 측정하도록 작성되었습니다. 저전류, 낮은 저항 및 온도를 측정하고, 내장 디지타이저로 전송 신호를 확인합니다.

주요 특징

• 전압: 100nV~1000V(0.0025% 기본 DCV 정확도 제공)

• 전류: 10pA~3A

• 저항: 1µΩ~120MΩ

• 커패시턴스: 0.1pF~100µF

• 서모커플(Thermocouple), 저항 온도 감지기 및 -200°C~1820°C의 서미스터로 온도 측정

• 초당 1M 샘플, 7백만 판독 값 스토리지를 제공하는 16비트 디지타이저

• 12개의 플러그인 스위치 모듈과 최대 80채널 테스트 시스템에 대한 추가 옵션 제공

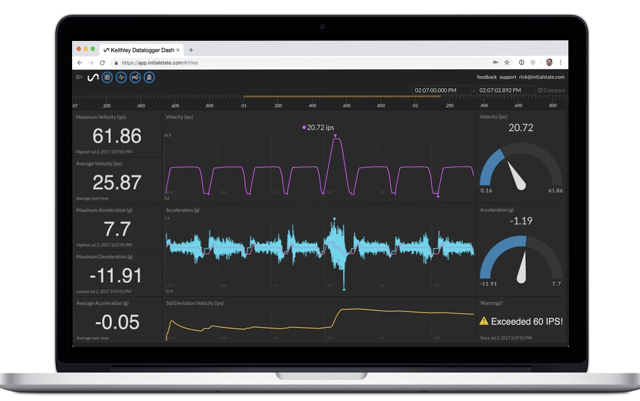

이제 DAQ6510에서 데이터를 스트리밍하고 실시간 IoT 대시보드와 어디에서든 액세스 가능한 데이터 시각화를 만들 수 있습니다.

주요 특징

• PC를 통할 필요 없이, 어디서든 실시간으로 DAQ6510 에서 직접 데이터 스트림을 모니터링 및 로깅할 수 있습니다.

• 측정 임계값과 기타 수학적 규칙을 기반으로 트리거를 사용해 이메일과 텍스트 경고를 받을 수 있습니다.

• 설치할 필요 없이 어디에서나 현재 및 과거 데이터에 액세스, 시각화, 보관, 공유, 변환 및 분석할 수 있습니다.

• 표준화, 반복성 및 가독성을 위한 대시보드를 만듭니다.

• 테스트 실행에서 데이터 세트를 오버레이, 시간 확장 및 비교

최소 시간에 수집된 데이터의 양을 최대화합니다. 보다 빠르게 측정하고, 채널을 빠르게 전환하며, 더 많은 채널을 스캔합니다.

주요 특징

• 측정 시간이 0.0005 파워라인 사이클 또는 60Hz(50Hz) 파워라인당 8.3µs(10µs)만큼 짧습니다.

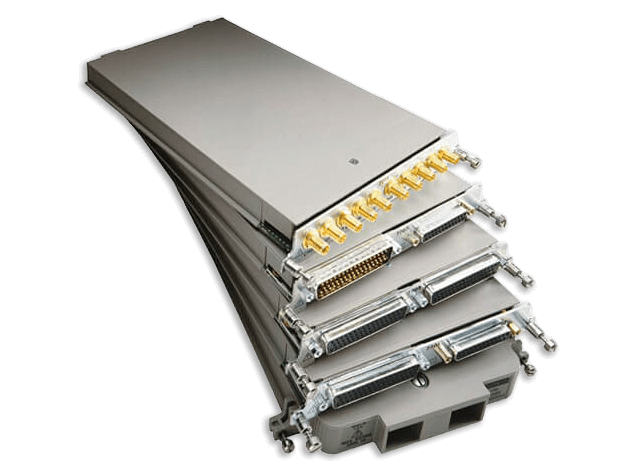

• 솔리드 스테이트 멀티플렉서 플러그인 스위치 모듈로 초당 800채널의 속도로 스캔합니다.

• 한 번의 테스트에서 통계적으로 의미 있는 DUT 수를 테스트하기 위해 최대 80채널 2극을 스캔합니다.

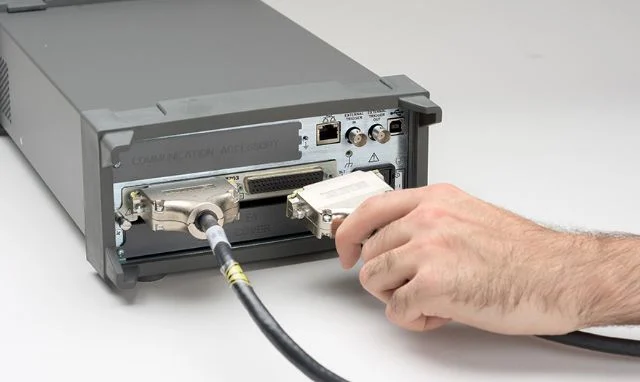

DAQ6510은 대부분의 해당 플러그인 스위치 모듈에서 일괄 중단된 D 하위 연결로 테스트를 시작하기 전에도 효율적으로 진행할 수 있게 해 줍니다.

따라서 시스템 유지 관리 중에 플러그인 스위치 모듈을 변경할 때 또는 새 테스트 시스템을 설정할 때 다운타임을 최소화합니다.

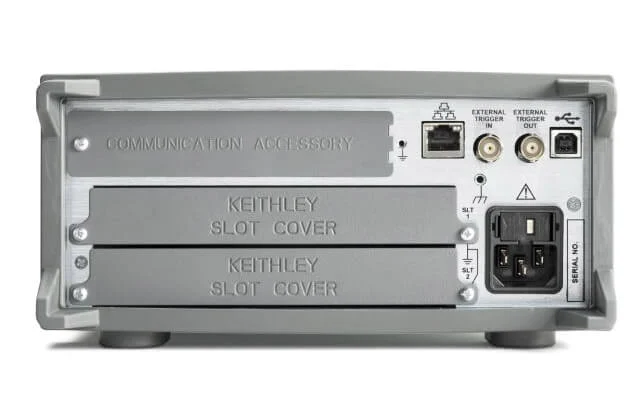

표준 LAN, LXI 및 USB 인터페이스를 통해 테스트 시스템에 쉽게 통합할 수 있습니다.

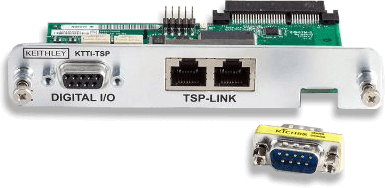

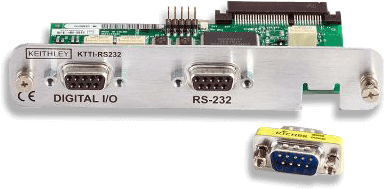

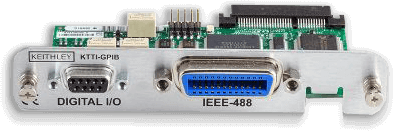

옵션 현장 설치 가능한 GPIB 및 RS-232 인터페이스에 직접 장비 간 동기화와 통신을 위한 6개의 디지털 I/O 포트가 포함되어 있습니다.

DAQ6510은 선택한 모든 PC 인터페이스에서 쉽게 사용할 수 있습니다.

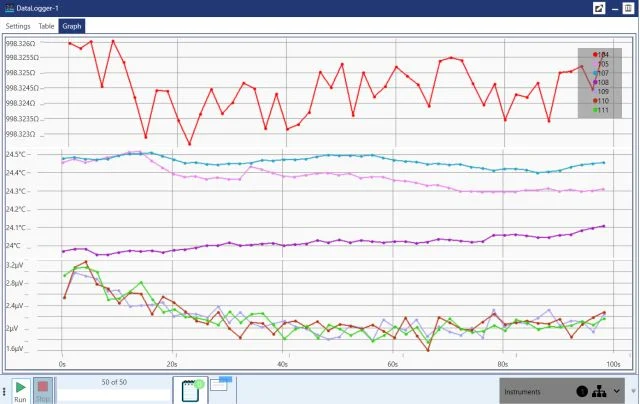

KickStart 장비 제어 소프트웨어를 사용하여 PC에서 데이터 획득 테스트를 빠르게 프로그래밍할 수 있습니다.

이 소프트웨어는 프로그래밍이 필요하지 않으며, 메뉴 화면을 사용하여 시험 설정을 입력하면 됩니다.

그런 다음 결과를 표 형식과 그래프 형식으로 시각화합니다.

모델	채널	플러그인 스위치 모듈	디지타이저
DAQ6510	최대 80개	12개 옵션	초당 1M 샘플
